1993 Arctic Cat ZR 440 - 0650-247-1993-18-19 FRONT FRAME, BELLY PAN AND FOOTREST ASSEMBLY [60816] Pièces OEM | Schéma d'assemblage Recherche de pièces OEM et inspecteur de diagrammes (Microfiche)

Pièces OEM
Arctic Cat
SNOWMOBILE
1993
ZR 440 - 0650-247-1993-18-19

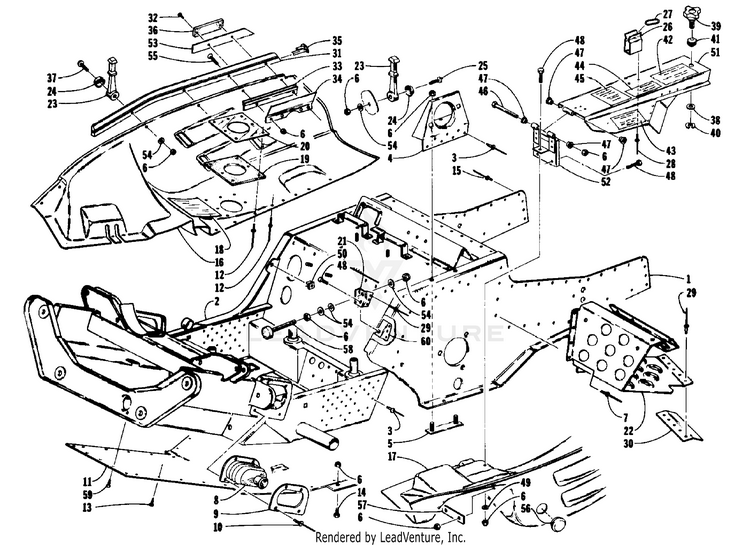

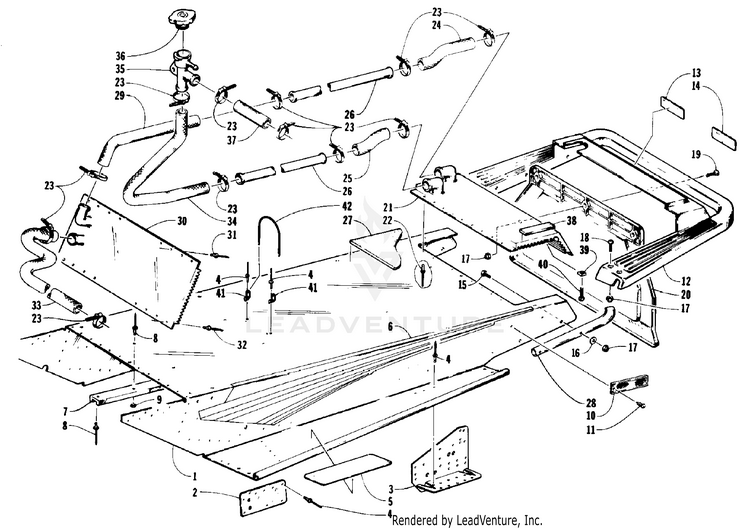

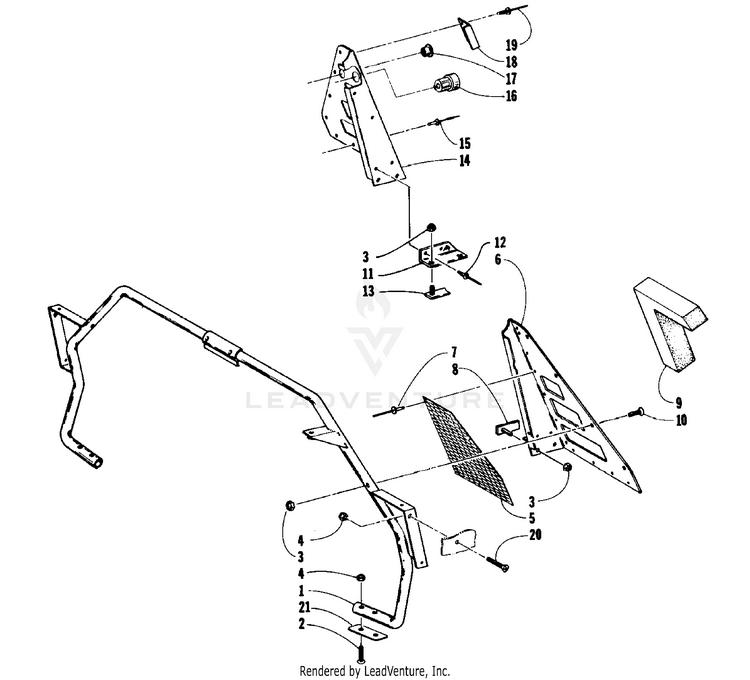

FRONT FRAME, BELLY PAN AND FOOTREST ASSEMBLY [60816]

$FRONT FRAME, BELLY PAN AND FOOTREST ASSEMBLY [60816]$ 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 22 23 24 25 26 27 28 29 30 31 31 32 33 34 35 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 53 54 55 56 57 58 59 60

Utiliser la roulette de défilement, ou pincer et glisser sur et .

MPN/SKU: 0707-151

Front End - Chassis

Non disponible

431,95 $

Quantité recommandée: 1

Cette pièce porte la mention 1 location sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

MPN/SKU: 0707-124

Front End - Suspension

Non disponible

948,95 $

Quantité recommandée: 1

Cette pièce porte la mention 1 location sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

NUMÉRO D'ARTICLE # 1544844

Arctic Cat - Rivet 3/16 Monobolt - 0623-282

Expédié de l'entrepôt: 2 to 3 days

2,04 $

Quantité recommandée: 58

Cette pièce porte la mention 58 locations sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

MPN/SKU: 0707-146

Bearing, Support

Non disponible

55,95 $

Quantité recommandée: 1

Cette pièce porte la mention 1 location sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

MPN/SKU: 0707-840

PLATE,BEARING MTG-PTD BLK

Non disponible

25,78 $

Quantité recommandée: 1

Cette pièce porte la mention 1 location sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

NUMÉRO D'ARTICLE # 1540091

Arctic Cat - Écrou Hexagonal Nylock 1/4-20 Z&Y - 8040-366

Expédié de l'entrepôt: 2 to 3 days

0,47 $

Quantité recommandée: 19

Cette pièce porte la mention 19 locations sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

NUMÉRO D'ARTICLE # 1544924

Arctic Cat - Rivet Cherry 5/32 X 3/16 - 0623-166

Expédié de l'entrepôt: 2 to 3 days

2,04 $

Quantité recommandée: 11

Cette pièce porte la mention 11 locations sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

NUMÉRO D'ARTICLE # 1514631

Arctic Cat - Soufflet de Barre d'Accouplement de Direction - 0605-187

Expédié de l'entrepôt: 2 to 3 days

45,95 $

Quantité recommandée: 2

Cette pièce porte la mention 2 locations sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

MPN/SKU: 0605-188

Flange, Mounting

Non disponible

3,39 $

Quantité recommandée: 2

Cette pièce porte la mention 2 locations sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

MPN/SKU: 8060-711

Rivet

Non disponible

1,67 $

Quantité recommandée: 8

Cette pièce porte la mention 8 locations sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

MPN/SKU: 0706-932

Belly Pan, Center

Non disponible

90,95 $

Quantité recommandée: 1

Cette pièce porte la mention 1 location sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

NUMÉRO D'ARTICLE # 1544907

Arctic Cat - Rivet Aveugle LF SS56 Noir - 8061-508

Expédié de l'entrepôt: 2 to 3 days

2,95 $

Quantité recommandée: 22

Cette pièce porte la mention 22 locations sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

NUMÉRO D'ARTICLE # 1554700

Arctic Cat - Vis Auto-taraudeuse TSFH 10-32 X 1/2 Typf Z&Y - 0623-569

Expédié de l'entrepôt: 2 to 3 days

2,04 $

Quantité recommandée: 39

Cette pièce porte la mention 39 locations sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

MPN/SKU: 8007-580

Screw, Machine

Non disponible

0,09 $

Quantité recommandée: 6

Cette pièce porte la mention 6 locations sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

NUMÉRO D'ARTICLE # 1544883

Arctic Cat - Rivet Aveugle DH SS53 Noir - 8060-504

Expédié de l'entrepôt: 2 to 3 days

0,47 $

Quantité recommandée: 54

Cette pièce porte la mention 54 locations sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

MPN/SKU: 0706-975

BELLYPAN-RH-ASS'Y

Non disponible

112,95 $

Quantité recommandée: 1

Cette pièce porte la mention 1 location sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

MPN/SKU: 0616-277

Belly Pan - Left

Non disponible

230,95 $

Quantité recommandée: 1

Cette pièce porte la mention 1 location sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

NUMÉRO D'ARTICLE # 1531513

Arctic Cat - Feuille 3 X 12 (0619-728) - 0706-548

Expédié de l'entrepôt: 2 to 3 days

2,04 $

Quantité recommandée: 1

Cette pièce porte la mention 1 location sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

MPN/SKU: 0612-270

Seal, Exhaust Outlet

Non disponible

22,95 $

Quantité recommandée: 1

Cette pièce porte la mention 1 location sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

MPN/SKU: 0612-279

Ring, Exhaust Outlet

Non disponible

9,95 $

Quantité recommandée: 1

Cette pièce porte la mention 1 location sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

NUMÉRO D'ARTICLE # 2038104

Arctic Cat - Support de Pare-chocs de Couple Soudé - 0707-169

Rupture de stock

49,95 $

Quantité recommandée: 1

Cette pièce porte la mention 1 location sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

MPN/SKU: 0706-916

FOOTREST-RH (PAINTED BLK - 0616-286)

Non disponible

130,63 $

Quantité recommandée: 1

Cette pièce porte la mention 1 location sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

MPN/SKU: 0706-917

FOOTREST-LH (PAINTED BLK - 0616-287)

Non disponible

102,95 $

Quantité recommandée: 1

Cette pièce porte la mention 1 location sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

NUMÉRO D'ARTICLE # 1519184

Arctic Cat - Loquet de Cordon - 0115-306

Expédié de l'entrepôt: Le jour même

7,95 $

Quantité recommandée: 4

Cette pièce porte la mention 4 locations sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

MPN/SKU: 0623-261

Washer, Cup

Non disponible

21,95 $

Quantité recommandée: 2

Cette pièce porte la mention 2 locations sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

NUMÉRO D'ARTICLE # 1538860

Arctic Cat - Vis Mécanique FH 1/4-20 X 2 - 0623-205

Expédié de l'entrepôt: 2 to 3 days

2,04 $

Quantité recommandée: 4

Cette pièce porte la mention 4 locations sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

MPN/SKU: 0636-659

KIT, DRIVE BELT HOLDER

Non disponible

14,55 $

Quantité recommandée: 1

Cette pièce porte la mention 1 location sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

MPN/SKU: 0606-914

O-Ring

Non disponible

2,69 $

Quantité recommandée: 1

Cette pièce porte la mention 1 location sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

NUMÉRO D'ARTICLE # 1544912

Arctic Cat - Rivet Aveugle LF SS66 Noir - 8061-708

Expédié de l'entrepôt: Le jour même

2,04 $

Quantité recommandée: 2

Cette pièce porte la mention 2 locations sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

NUMÉRO D'ARTICLE # 1544845

Arctic Cat - Rivet 3/16 Monobolt (.214/.437) - 0623-341

Expédié de l'entrepôt: 2 to 3 days

2,04 $

Quantité recommandée: 46

Cette pièce porte la mention 46 locations sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

MPN/SKU: 0616-304

Deflector, Snow

Non disponible

4,09 $

Quantité recommandée: 2

Cette pièce porte la mention 2 locations sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

MPN/SKU: 0616-260

Bumper - Right

Non disponible

65,95 $

Quantité recommandée: 1

Cette pièce porte la mention 1 location sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

MPN/SKU: 0616-261

Bumper - Left

Non disponible

65,95 $

Quantité recommandée: 1

Cette pièce porte la mention 1 location sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

NUMÉRO D'ARTICLE # 1518422

Arctic Cat - Attache Sapin de Noël - 0623-269

Expédié de l'entrepôt: Le jour même

2,04 $

Quantité recommandée: 4

Cette pièce porte la mention 4 locations sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

MPN/SKU: 0606-510

Channel, Inner Hood

Non disponible

16,95 $

Quantité recommandée: 2

Cette pièce porte la mention 2 locations sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

MPN/SKU: 0106-932

Channel, Hood

Non disponible

14,11 $

Quantité recommandée: 2

Cette pièce porte la mention 2 locations sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

MPN/SKU: 0106-960

Cap, Bumper - Right

Non disponible

3,79 $

Quantité recommandée: 1

Cette pièce porte la mention 1 location sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

MPN/SKU: 0106-961

Cap, Bumper - Left

Non disponible

3,89 $

Quantité recommandée: 1

Cette pièce porte la mention 1 location sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

MPN/SKU: 0606-526

Reflector, Front Amber

Non disponible

2,91 $

Quantité recommandée: 2

Cette pièce porte la mention 2 locations sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

MPN/SKU: 8007-617

Screw

Non disponible

0,59 $

Quantité recommandée: 2

Cette pièce porte la mention 2 locations sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

NUMÉRO D'ARTICLE # 1553490

Arctic Cat - Rondelle Plate 5/16 X 0,875 X 0,063 Z et Y - 8050-252

Expédié de l'entrepôt: Le jour même

0,99 $

Quantité recommandée: 1

Cette pièce porte la mention 1 location sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

NUMÉRO D'ARTICLE # 1538250

Arctic Cat - Bouton Fileté à Tige Mâle - 0607-095

Expédié de l'entrepôt: 2 to 3 days

39,95 $

Quantité recommandée: 1

Cette pièce porte la mention 1 location sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

NUMÉRO D'ARTICLE # 1544434

Arctic Cat - Dispositif de Retenue du Bouton du Protège-Embrayage - 0607-096

Rupture de stock

32,95 $

Quantité recommandée: 1

Cette pièce porte la mention 1 location sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

NUMÉRO D'ARTICLE # 1533166

Arctic Cat - Protecteur d'Œillet - 0607-097

Rupture de stock

2,95 $

Quantité recommandée: 1

Cette pièce porte la mention 1 location sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

MPN/SKU: 1611-638

Decal, Jet Chart

Non disponible

4,19 $

Quantité recommandée: 1

Cette pièce porte la mention 1 location sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

MPN/SKU: 1611-582

Decal, Caution - Jetting/Storage

Non disponible

13,47 $

Quantité recommandée: 1

Cette pièce porte la mention 1 location sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

NUMÉRO D'ARTICLE # 1528853

Arctic Cat - Décalcomanie d'Avertissement de Protection - 1611-565

Rupture de stock

2,95 $

Quantité recommandée: 1

Cette pièce porte la mention 1 location sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

MPN/SKU: 1611-414

Decal, Battery/Engine

Non disponible

15,95 $

Quantité recommandée: 1

Cette pièce porte la mention 1 location sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

NUMÉRO D'ARTICLE # 1545928

Arctic Cat - Vis à Tête Hexagonale 1/4-20 X 5,0 G2 Z&Y - 8001-056

Expédié de l'entrepôt: 2 to 3 days

2,04 $

Quantité recommandée: 1

Cette pièce porte la mention 1 location sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

NUMÉRO D'ARTICLE # 1536033

Arctic Cat - Insert de Protection de Charnière - 0607-094

Expédié de l'entrepôt: 2 to 3 days

2,04 $

Quantité recommandée: 6

Cette pièce porte la mention 6 locations sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

MPN/SKU: 8002-039

Screw, Cap

Non disponible

0,33 $

Quantité recommandée: 5

Cette pièce porte la mention 5 locations sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

NUMÉRO D'ARTICLE # 1553461

Arctic Cat - Rondelle Plate 1/4 X .734 X .063 Z&Y - 8050-222

Expédié de l'entrepôt: Le jour même

0,99 $

Quantité recommandée: 1

Cette pièce porte la mention 1 location sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

NUMÉRO D'ARTICLE # 1544444

Arctic Cat - Dispositif de Retenue de l'Écrou 1/4-20 - 0623-157

Expédié de l'entrepôt: 2 to 3 days

6,95 $

Quantité recommandée: 2

Cette pièce porte la mention 2 locations sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

NUMÉRO D'ARTICLE # 1547311

Arctic Cat - Bouclier d'Assemblage d'Embrayage Peint en Noir - 0707-841

Rupture de stock

191,95 $

Quantité recommandée: 1

Cette pièce porte la mention 1 location sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

MPN/SKU: 0706-922

Bracket, Clutch Shield

Non disponible

19,95 $

Quantité recommandée: 1

Cette pièce porte la mention 1 location sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

MPN/SKU: 1611-794

Decal, Front Bumper - Right

Non disponible

11,95 $

Quantité recommandée: 1

Cette pièce porte la mention 1 location sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

MPN/SKU: 1611-795

Decal, Front Bumper - Left

Non disponible

11,95 $

Quantité recommandée: 1

Cette pièce porte la mention 1 location sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

NUMÉRO D'ARTICLE # 1553460

Arctic Cat - Rondelle Plate 1/4 X .625 X .065 Z&Y - 8050-217

Expédié de l'entrepôt: 2 to 3 days

0,36 $

Quantité recommandée: 10

Cette pièce porte la mention 10 locations sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

MPN/SKU: 0623-268

Screw, Machine

Non disponible

0,19 $

Quantité recommandée: 30

Cette pièce porte la mention 30 locations sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

MPN/SKU: 0115-366

Plug, Belly Pan

Non disponible

2,99 $

Quantité recommandée: 1

Cette pièce porte la mention 1 location sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

MPN/SKU: 0616-305

Plate, Backing

Non disponible

1,19 $

Quantité recommandée: 1

Cette pièce porte la mention 1 location sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

MPN/SKU: 0608-091

Bumper, Torque

Non disponible

22,95 $

Quantité recommandée: 1

Cette pièce porte la mention 1 location sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

MPN/SKU: 0623-219

Screw, Self-Tapping

Non disponible

0,66 $

Quantité recommandée: 5

Cette pièce porte la mention 5 locations sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

MPN/SKU: 0608-067

Plate, Backing

Non disponible

21,18 $

Quantité recommandée: 1

Cette pièce porte la mention 1 location sur le diagramme. Il s'agit de la quantité recommandée, mais pas d'une exigence.

Inventaire: TBD

Aucun résultat avec le filtre de page appliqué:

Toutes les assemblées

Pour le modèle actuel: ZR 440 - 0650-247-1993-18-19

Voir tous

CARBURETOR [60803]

CONSOLE, SWITCHES, AND WIRING ASSEMBLIES [60845]

CRANKCASE ASSEMBLY [60797]

CYLINDER AND HEAD ASSEMBLY [60796]

DRIVE CLUTCH [60818]

DRIVE TRAIN SHAFTS AND BRAKE ASSEMBLIES [60821]

DRIVE/DROPCASE ASSEMBLY [60809]

DRIVEN CLUTCH [60795]

ELECTRICAL [62410]

ENGINE AND RELATED PARTS [60807]

FRONT FRAME, BELLY PAN AND FOOTREST ASSEMBLY [60816]

FRONT SUSPENSION BRACKETS & CLUTCH SHIELD [60852]

GAS TANK, SEAT, AND TAILLIGHT ASSEMBLIES [60811]

HANDLEBAR ASSEMBLY [60817]

HOOD AND NOSEPIECE ASSEMBLY [60820]

MAGNETO [61016]

OIL PUMP [60805]

OIL TANK, CARBURETOR, FUEL PUMP, AND SILENCER [60808]

PISTON AND CRANKSHAFT [60798]

REAR SUSPENSION ARM ASSEMBLIES [60843]

REAR SUSPENSION FRONT ARM SHOCK ABSORBER [63210]

REAR SUSPENSION REAR ARM SHOCK ABSORBER [60824]

RECOIL STARTER [61015]

SKI AND FRONT SUSPENSION [60837]

SLIDE RAIL AND TRACK ASSEMBLY [60812]

STEERING SUPPORT ASSEMBLY [60814]

TIE ROD/STEERING POST ASSEMBLY [60804]

TUNNEL, COOLING, AND REAR BUMPER [60840]

WATER PUMP/WATER MANIFOLD [60802]

WINDSHIELD, HEADLIGHT, AND HOOD HINGE [60848]

Arctic Cat

1993 Arctic Cat ZR 440 - 0650-247-1993-18-19 FRONT FRAME, BELLY PAN AND FOOTREST ASSEMBLY [60816] Pièces OEM | Schéma d'assemblage Recherche de pièces OEM et inspecteur de diagrammes (Microfiche)

Toutes les assemblées

Changer de langue

Explorez

Informations

Contactez-nous

Ressources

Participez à la conversation
